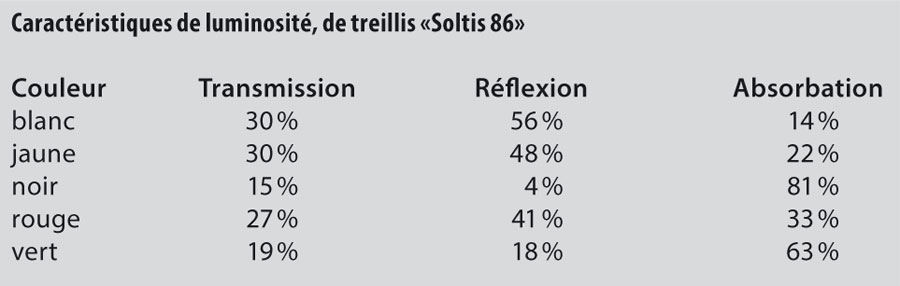

Transmission
Somme de l’intensité de tous les rayons pénétrant à travers un système d’ombrage donné (voile solaire).
100 % = entièrement perméable
0 % =entièrement imperméable
Réflexion
Somme de l’énergie solaire reflétée vers le haut par le système d’ombrage (toiles solaire).
100 % = entièrement réfléchissant
0 % =entièrement perméable
Réflexion, transmission
Une partie de la lumière arrive sur une vitre. Elle est rejetée, c’est-à-dire reflétée, en partie et pénètre, c’est-à-dire est transmise en partie. Une autre partie de la lumière rencontre un cube vert. Le cube semble vert parce qu’il reflète la lumière verte, la lumière des autres longueurs d’onde est absorbée. Une autre partie de la lumière rencontre un mur blanc qui la reflète totalement. Le type et la quantité de rayons absorbés, réfléchis ou transmis dépend donc de la matière. Cette dépendance à la matière est désignée par le degré d’absorption (a), de réflexion (r) et de transmission (t). Quels que soient la longueur d’onde et les corps, la somme des degrés de réflexion, d’absorption et de transmission est égale à un.
r + a + t = 1
Absorption
La quantité d’énergie de rayonnement absorbée par le système d’ombrage / toiles solaire et transformée en chaleur. Elle n’est emmagasinée qu’en partie dans la voile et va vers le bas ou le haut en fonction du sens de l’écart de température.
Une partie de la lumière émise par le soleil rencontre un cube noir. La lumière est entièrement absorbée.
Exemple:
L’exemple le plus populaire d’absorption est le bain de soleil. Le coup de soleil est la conséquence d’une trop longue exposition de la peau non protégée aux rayons ultraviolets. Les rayons sont absorbés et peuvent endommager ou «brûler» la peau en cas d’exposition prolongée.
Matières de la voile
Nous distinguons deux matières différentes de voile:
- la toile (modèle normal, perméable)
- la bâche (sur demande, imperméable)
Attention:
Les voiles ne sont pas construit pour une charge de neige et doivent être démantelées en hiver!
La toile
Les installations d’ombrage en toile réduisent nettement les effets de la chaleur. Les ouvertures participent en outre à l’évacuation de l’air chaud. Ce tissu spécial est étiré dès la fabrication pour éviter une déformation ultérieure.
La toile est disponible de base en blanc. D’autres couleurs sont possibles moyennant supplément.
Caractéristiques techniques de la toile
Le tissu porteur en polyester enduit de PVC (1100 Dtex) pèse env. 380 g/m2. La toile est stable aux UV, résistante à la pourriture et au sel et se salit peu. La toile est difficilement inflammable (selon les normes DIN 4102 B1 et M2). Elle convient particulièrement pour ombrager et protéger des regards à l’intérieur et à l‘extérieur et représente un support publicitaire optimal pouvant parfaitement être lettré.
Epaisseur: 0.43 mm
Force de traction maximale
Chaîne / filet: 230 / 160 daN / 5 cm
Résistance à la déchirure
Chaîne / filet: 45 / 20 daN / 5 cm
Définition des voiles
Voile triangulaire en toile
Type 1 (fixation par sangles)
- Largeur maximale = 5.00 m
- Longueur maximale = 5.00 m
- Superficie maximale = env. 11 m2
Type 2 (fixation par un fil en acier)
- Largeur maximale = 10.00 m
- Longueur maximale = 10.00 m
- Superficie maximale = ca. 45 m2 (géométrie avec côtés égaux)
Typ 3 (modèle spécial)
Des calculs sont nécessaires pour une superficie de plus de 45 m2 ou des longueurs ou largeurs de voile supérieures à celles mentionnées, si toutefois la réalisation est possible.
Voile rectangulaire, trapèze et de forme hyperboloïde en toile
Type 1 (fixation par sangles)
- Largeur maximale = 5.00 m
- Longueur maximale = 5.00 m
- Superficie maximale = env. 25 m2
Type 2 (fixation par un fil en acier)
- Largeur maximale = 8.00 m
- Longueur maximale = 8.00 m
- Superficie maximale = env. 64 m2
Type 3 (voile de forme hyperboloïde)
Pour une superficie de plus de 60 m2 ou à partir d’une longueur de côté de 8.00 m, les voiles sont exclusivement réalisées sous forme hyperboloïde. Deux mâts diagonaux sont installés au point le plus bas et au point le plus haut. Il faut prévoir une différence de hauteur d’au moins 15 % sur la côté le plus long.
